Nachfolgend sind die Meßergebnisse des Zweiwegelautsprechers DaB+ dargestellt.

Der Amplitudenfrequenzverlauf:

Wie beim DaB wird auch beim DaB+ mit DSP-Filtern der Amplitudenfrequenzverlauf geglättet. Diese werden so eingesetzt, daß einerseits ein glatter Verlauf erzielt wird und andererseits die Gruppenlaufzeit nicht unnötig erhöht wird.

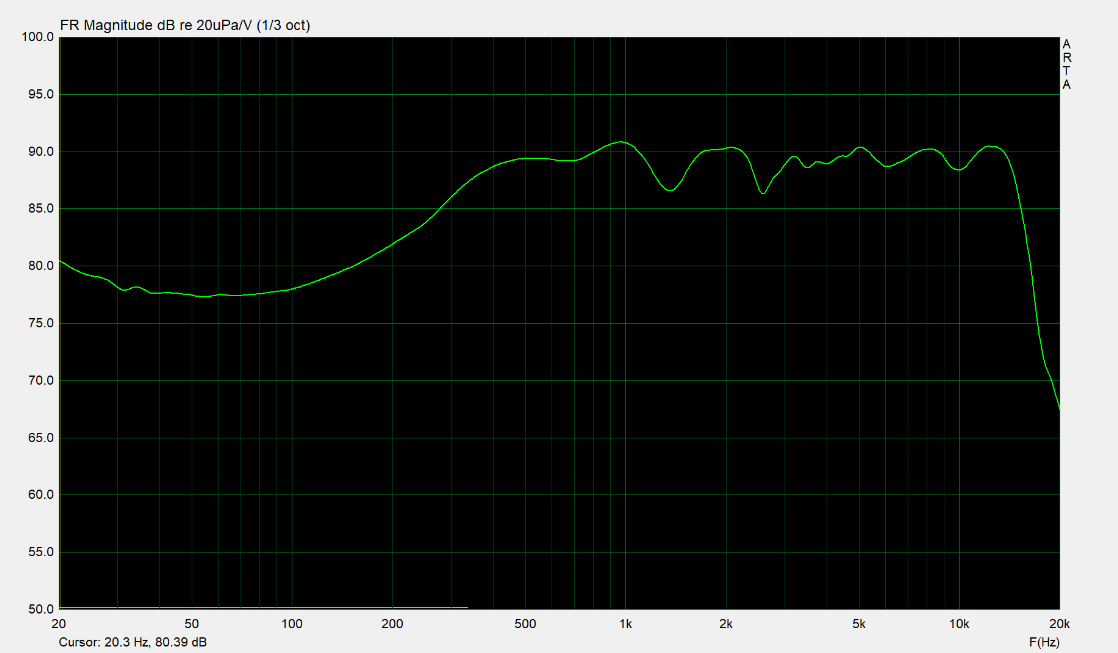

Die nächste Abbildung zeigt den Amplitudenfrequenzverlauf des Crystal-10 in einem Abstand von 1m auf Achse.

Im Vergleich zum B200 zeigt der Crystal-10 einen deutlich erweiterten Hochtonbereich. Die schmalbandigen Senken bei 1,4kHz und 2,6kHz stellen kein Problem dar und wurden deshalb so belassen (am Hörplatz ist nur die unproblematische Senke bei 2,6kHz vorhanden).

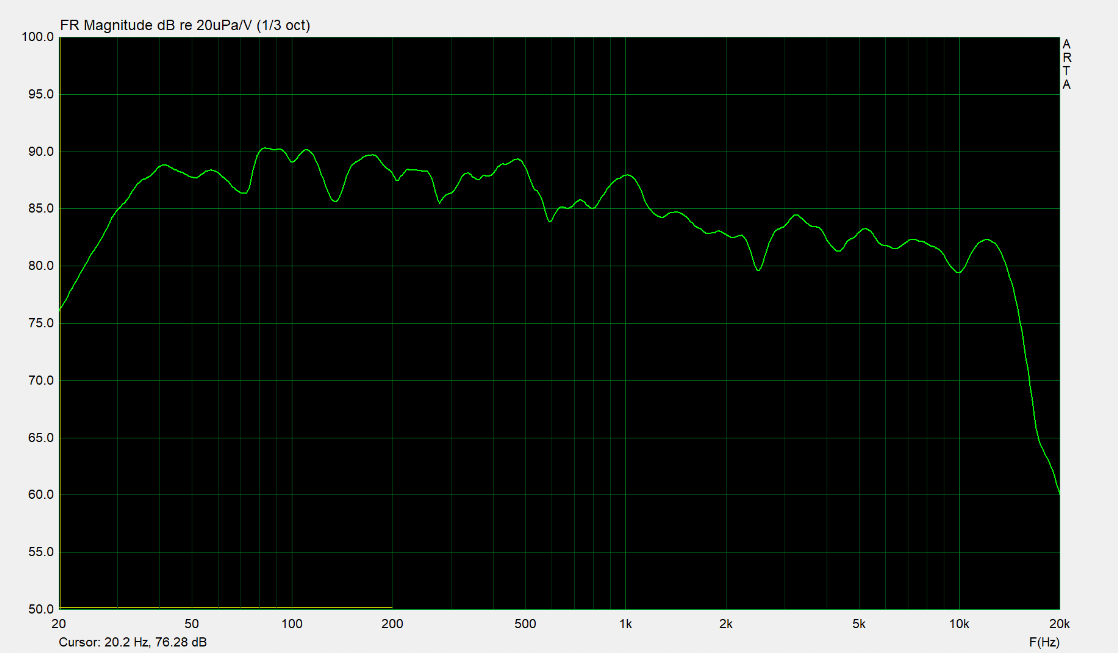

Zusammen mit dem Tieftonmodul und dem zusätzlichen Subwoofer ergibt sich ein Amplitudenfrequenzverlauf des gesamten Lautsprechers am Hörort, der in folgender Abbildung zu sehen ist.

Wie beim DaB auch gibt es beim DaB+ einen zu den Höhen hin abfallenden Verlauf (ca. 10dB als gedachte Linie vom Baß- bis zum Hochtonbereich) durch die stärkere Bündelung bei hohen Frequenzen.

Rundstrahlverhalten/Polarplot:

Aus dem Aufbau und den zuvor erwähnten Filtereinstellungen des DSP ergibt sich folgend ein Polarplot, also ein Rundstrahlverhalten, das in der nächsten Abbildung dargestellt ist.

Prinzipiell ergibt sich aus der zum DaB identisch breiten Schallwand ein ähnlicher Polarplot im Grund- und Mitteltonbereich (200Hz - 1kHz). Durch den größeren Treiber ist allerdings der Übergang zum Präsenzbereich (1kHz - 2kHz) sanfter und der Hochtonbereich erstreckt sich weiter als beim B200.

Gruppenlaufzeit:

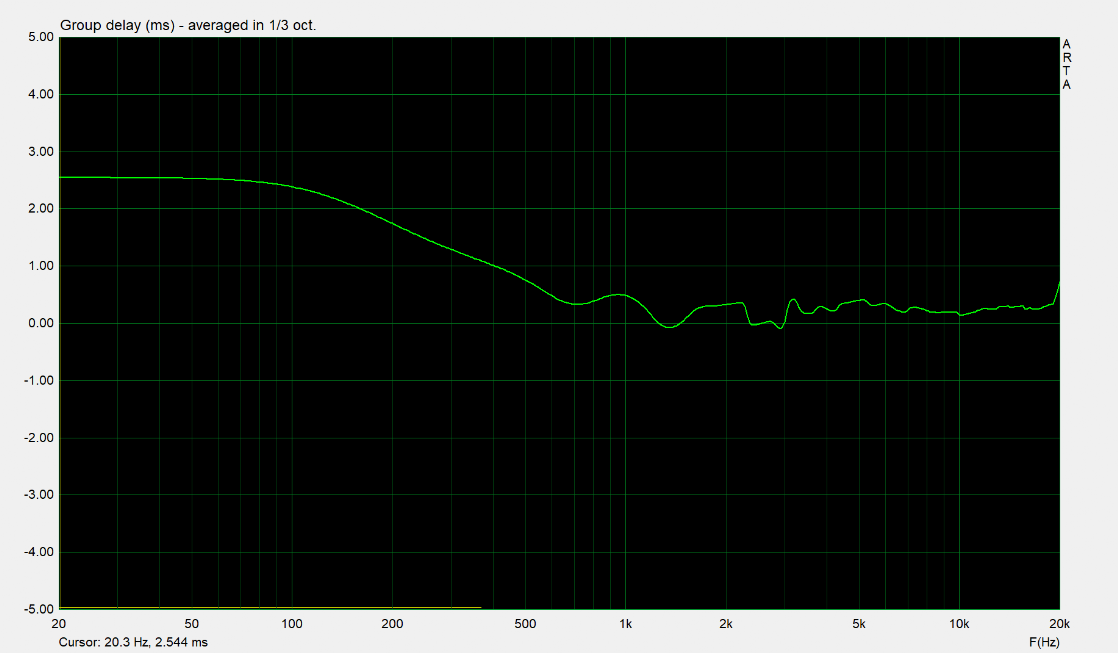

Die Gruppenlaufzeit des Crystal-10 zeigt, wie auch der B200, ein völlig unkritisches Verhalten im auswertbaren Frequenzbereich (der Bereich mit gelbem Balken ist aufgrund des notwendigen Zeitfensters nicht auswertbar).

Intermodulationsmessung:

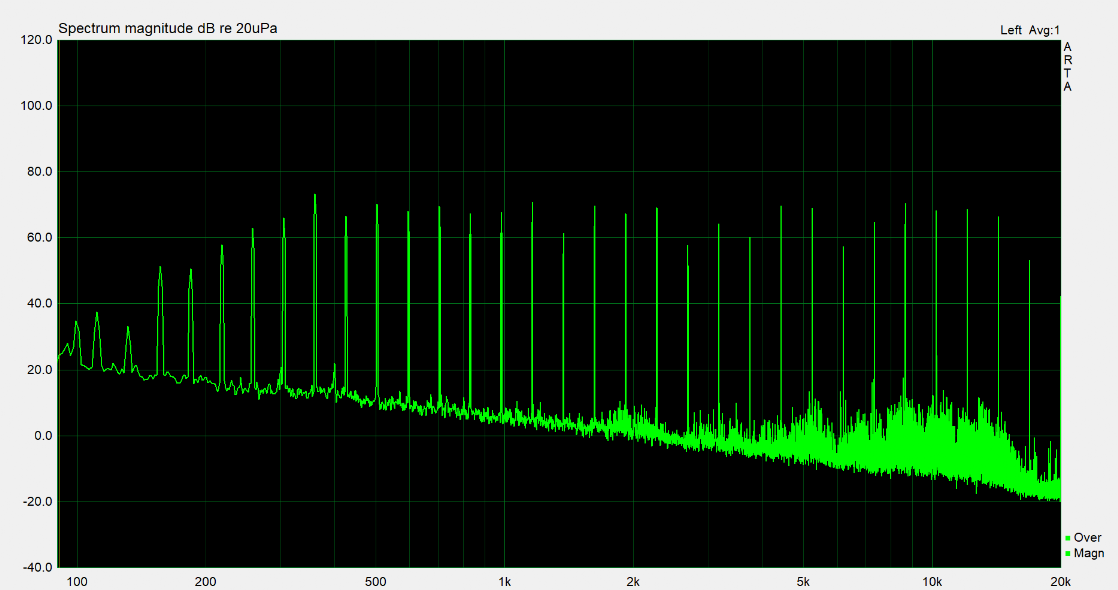

Auch für den Crystal-10 wurden Intermodulationsmessungen mit einem Multitonsignal durchgeführt. Die folgende Abbildung zeigt das Ergebnis der Messung mit einem Multitonsignal bei 90dB Schalldruck in 1m Meßentfernung. Bei 200Hz wurde auch hier ein Hochpaßfilter mit 24dB/Oktave gesetzt, um den Breitbandlautsprecher unterhalb von 200Hz zu entlasten.

Auch hier sieht man wieder, daß der Breitbandlautsprecher vom Grundtonbereich bis in den Präsenzbereich hinein sehr sauber spielt. Die vorhandenen Intermodulationsprodukte, die beim Crystal-10 erst bei noch höheren Frequenzbeireichen im Vergleich zum B200 einsetzen, sind auch hier als unkritisch zu betrachten.

≺∘≻
