Am Ausgang muß der Pegel des Lautsprechermanagementsystems XTA DP 426 zur Lautstärkeeinstellung reduziert werden. Aufgrund der im professionellen Bereich üblichen hohen Pegeln braucht an dieser Stelle keine aktive, sondern kann eine passive Lautstärkeeinstellung eingesetzt werden.

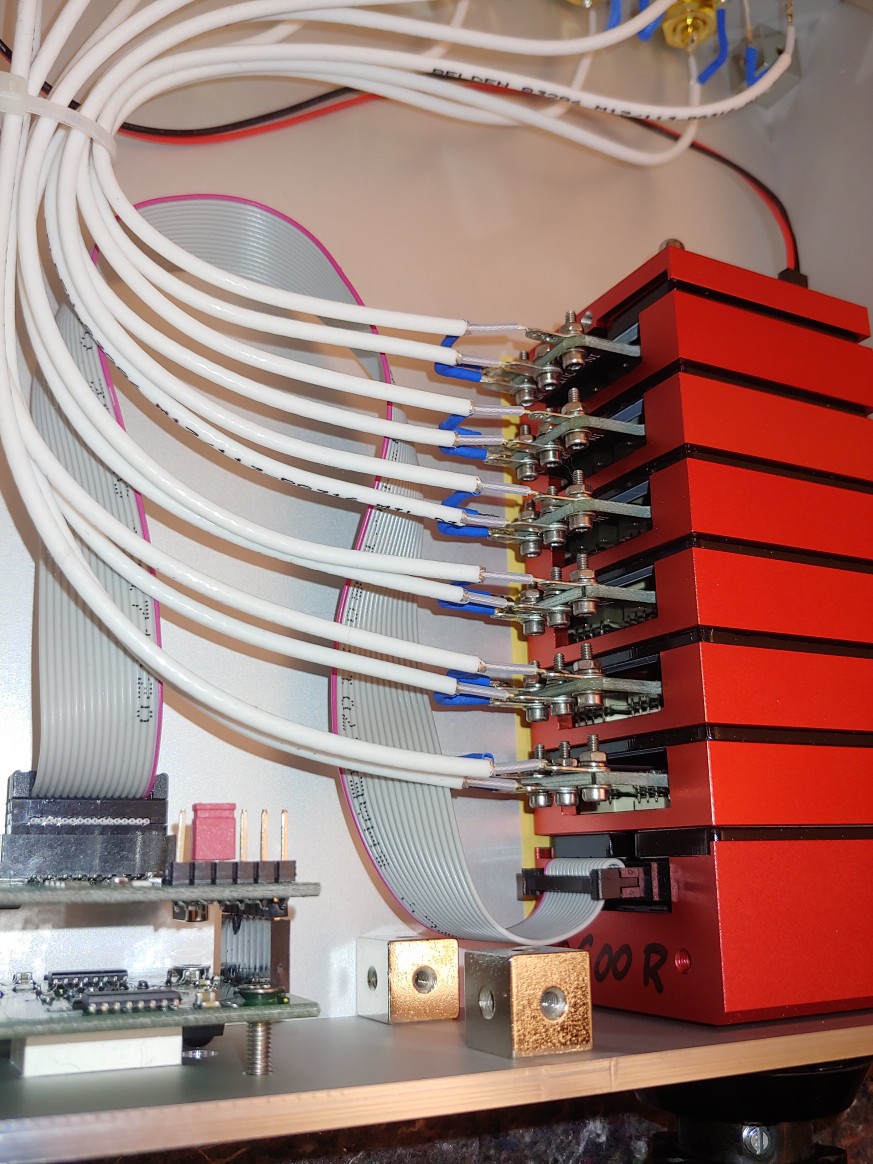

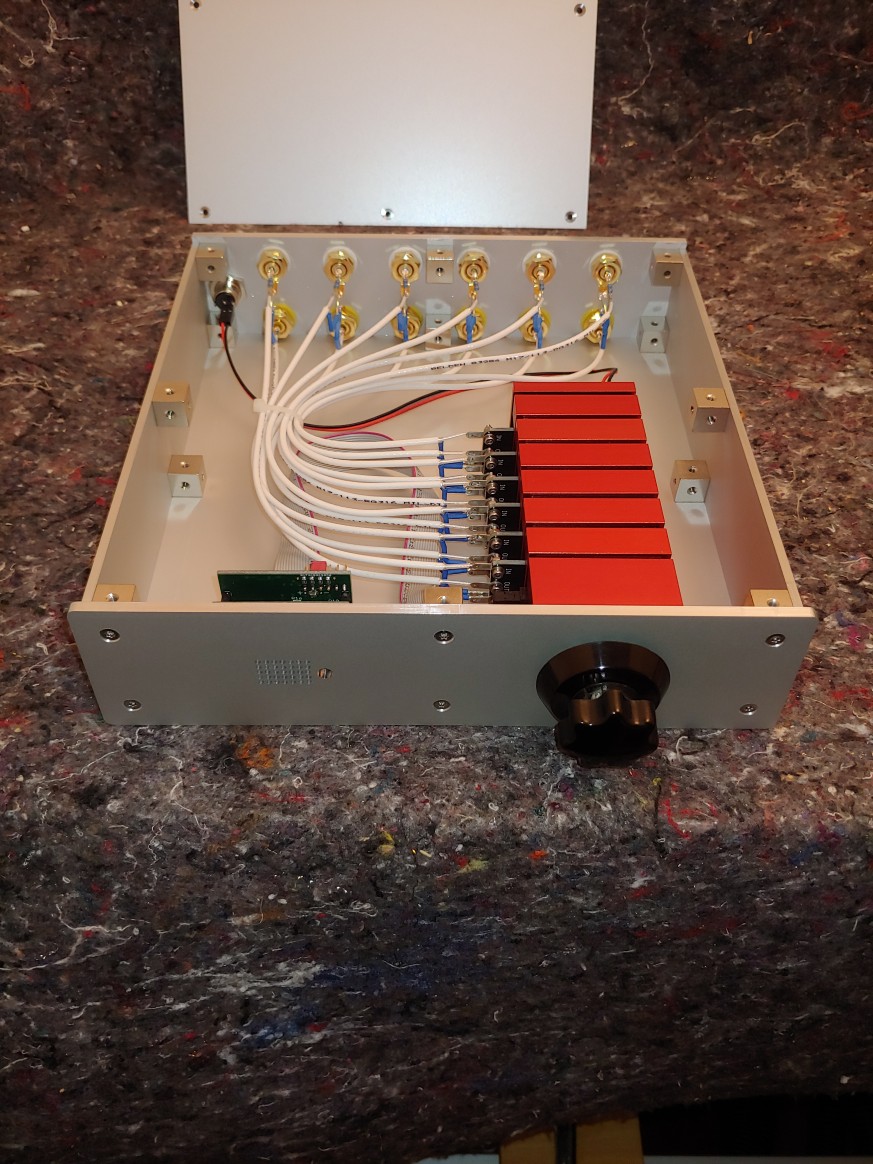

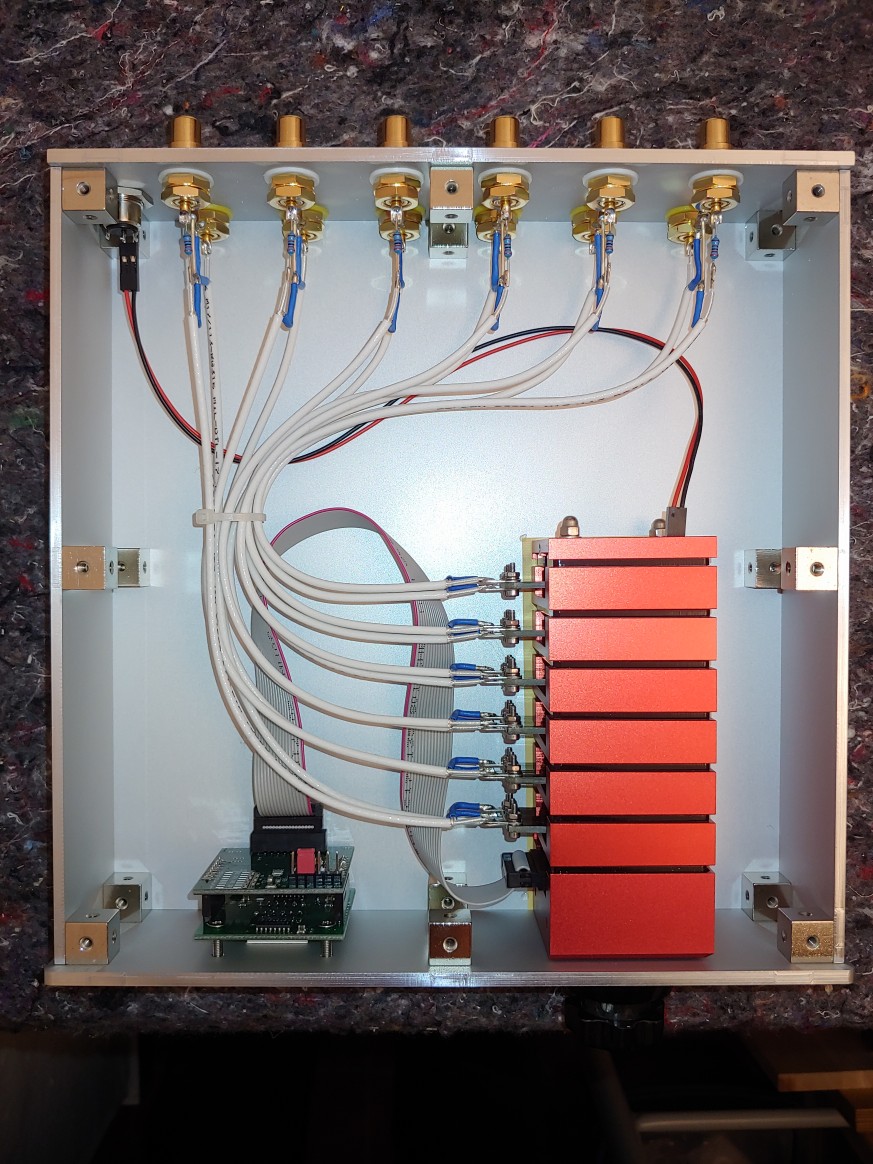

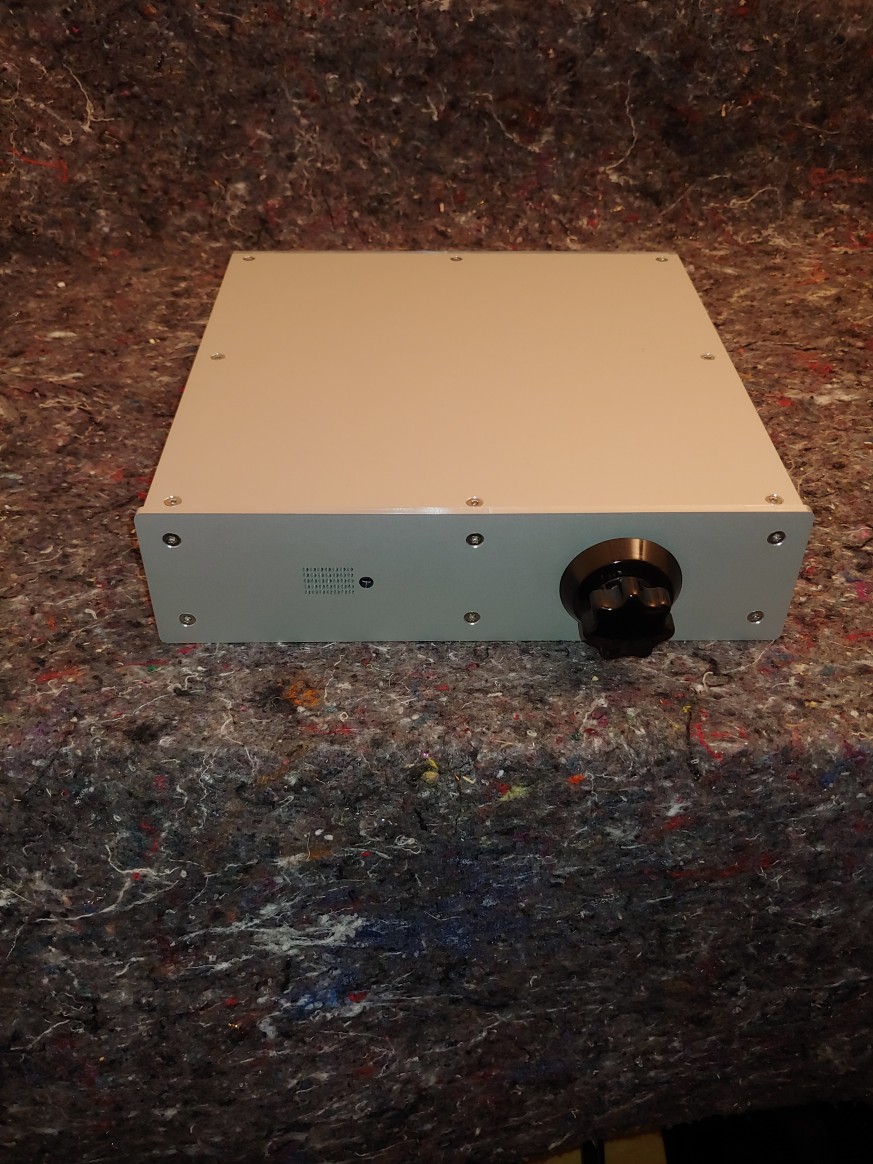

Um die aktiven Lautsprecher und einen weiteren aktiven Subwoofer ansteuern zu können, habe ich einen 6-fach Pegelsteller von Khozmo eingesetzt, der auch per Fernsteuerung geregelt werden kann. Der Pegelsteller arbeitet mit Relais und schaltet eine Widerstandsleiter. 4 Kanäle stellen den Pegel für die DaB-Lautsprecher, der 5te Kanal dient der Lautstärkeregelung eines weiteren Subwoofers, der als schmalbandiger Absorber an der Rückwand steht. Die eingestellte Lautstärke wird mit einer Punktmatrix angezeigt. Als Kabel im Pegelregler kommen dünne Koaxkabel zum Einsatz, die in der Hochfrequenztechnik üblicherweise verwendet werden. Vor dem Pegelregler sind Vorwiderstände zur Reduzierung des hohen Pegels der XTA vorgeschaltet. Das Gehäuse ist aus 4mm dicken, CNC-gefrästen Aluplatten aufgebaut. Der maximale Ausgangswiderstand des Pegelreglers beträgt weniger als 3kOhm. Die nächsten Bilder zeigen den Aufbau.
